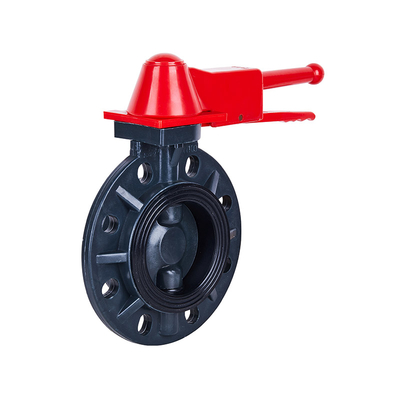

產(chǎn)品結構特點
1. 閥門小巧輕便，容易拆裝及維修，并可在任意位置安裝。
2. 結構簡單、緊湊、操作扭矩小，90°回轉開啟迅速。
3. 流量特性趨直線，調節(jié)性能好。
| 零件材質表 |
?
|
件號 |
名稱 |
材質 |
|
1 |
手柄蓋 |
合金料 |
|
2 |
六角螺母 |
鋼、不銹鋼 |
|
3 |
手柄 |
合金料? |
|
4 |
閥桿 |
鋼、不銹鋼 |
|
5 |
彈簧 |
鋼 |
|
6 |
調節(jié)定位板 |
合金料 |
|
7 |
銷 |
鋼 |
|
8 |
定位桿 |
合金料 |
|
9 |
閥體 |
FRPP,PVDF,CPVC,UPVC,PPH |
|
10 |
密封橡膠 |
EPDM,FPM |
|
11 |
閥瓣 |
FRPP,PVDF,CPVC,UPVC,PPH |

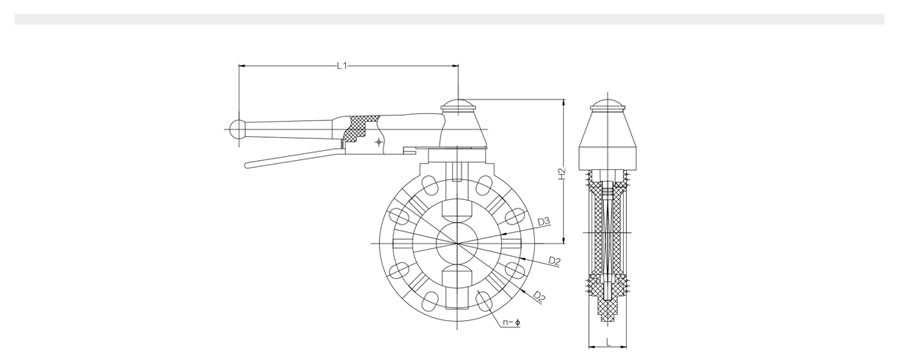

| 外形尺寸表 |
|
公稱直徑DN(mm) |
法蘭外徑D1 |
孔距D2 |
內徑D3 |
L |
n-Φ |
||||
|
GB |
JIS |
ANSI |
GB |
JIS |
ANSI |
||||
|
32 (11/4") |
140 |
100 |
100 |
3.45 |
35 |
35 |
4-Φ17×25 |
4-019 |
4-016 |
|
40 (11/2") |
150 |
110 |
105 |
3.88 |
45 |
40 |
4-Φ18 |
4-Φ19 |
4-Φ16 |
|
50 (2") |
160 |
125 |
120 |
4.74 |
51 |
42 |
4-Φ18 |
4-Φ19 |
4-Φ19 |
|
65 (2 1/2") |
180 |
145 |
140 |
5.49 |
66 |
47 |
4-Φ18 |
4-Φ19 |
4-Φ19 |
|
80 (3") |
200 |
160 |
150 |
6 |
79 |
45 |
8-Φ18×22 |
8-Φ19 |
4-Φ19 |
|
100 (4") |
220 |
180 |
175 |
7.5 |
98.5 |
55 |
8-Φ18×22 |
8-Φ19 |
8-Φ19 |
|
125 (5") |
250 |
210 |
210 |
8.5 |
125 |
65 |
8-Φ18×22 |
8-Φ23 |
8-Φ22 |
|
150 (6") |
290 |
240 |
240 |
9.51 |
148 |
75 |
8-Φ22×28 |
8-Φ23 |
8-Φ22 |
|
200 (8") |
340 |
295 |
290 |
11.75 |
201 |
85 |
8-Φ24×28 |
12-Φ23 |
8-Φ22 |
